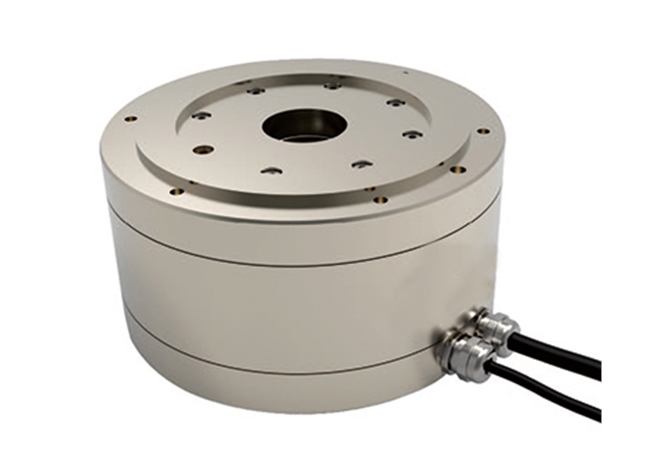

GC164-093 DD马达转台
市 场 价： ￥0元/个
优 惠 价： ￥0元/个
电机卷线部 绝缘等级：F类，绝缘耐压：1分钟1500V，绝缘电阻：10MΩ以上（500VDC）
其他 构造：内转子型，励磁方式：3相
（注）标称扭矩为安装在热容量足够大的金属机座上时的数值。
位置分辨率为建议值，根据驱动器设定。
负载安装面机械精度是安装面的轴向偏差和径向偏差。
表中，如无明确说明则表示为200-230VAC电源。
GC164-093 DD马达转台
技术参数：
| 规格名称 | GC164-093 | ||||
| 瞬时最大输出扭矩 | N.m | 40 | |||
| 连续最大扭矩 | N.m | 20 | |||
| 最大转速 | rps | 10 | |||
| 额定转速 | rps | 5 | |||
| 线电阻 | Ohm | 4.2 | |||
| 线电感 | mH | 10.6 | |||
| 力矩常数 | Nm/Arms | 5 | |||
| 反电势常数 | Vp/(krpm) | 425 | |||
| 连续电流 | Arms | 4 | |||
| 峰值电流 | Arms | 10 | |||
| 极对数 | - | 8 | |||
| 精度要求 | 编码器 | Sin-cos/rev | 1048576 | ||
| 分辨率 | |||||
| 绝对精度 | arc-sec | ±26/±10（高精度款）） | |||
| 重复定位精度 | arc-sec | ±1.2 | |||
| 原点脉冲数 | Pulse/rev | 1 | |||
| 最大功率 | KVA | 1 | |||
| 额定功率 | KVA | 0.3 | |||
| 转子惯量 | kgcm² | 112.6 | |||
| 允许负载 | 轴向负荷 | 正 | N | 1320 | |
| 逆 | N | 600 | |||
| 径向负荷 | Nm | 80 | |||
| 负载安装面机械精度 | μm | 2 or less | |||
| 重量 | Kg | 9 | |||
| 环境要求 | 温度 | ℃ | 40 | ||
| 湿度 | % | 85 | |||
| 大气环境 | - | 无腐蚀性气体、尘埃。 | |||
| 海拔1000m以下。 | |||||

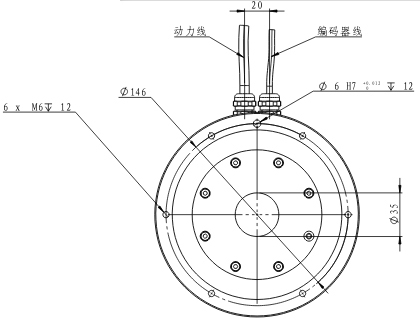

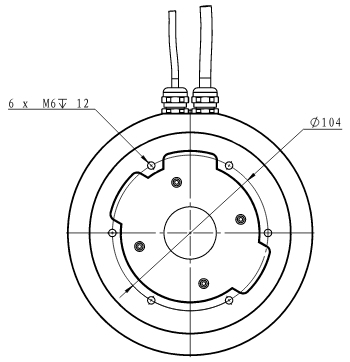

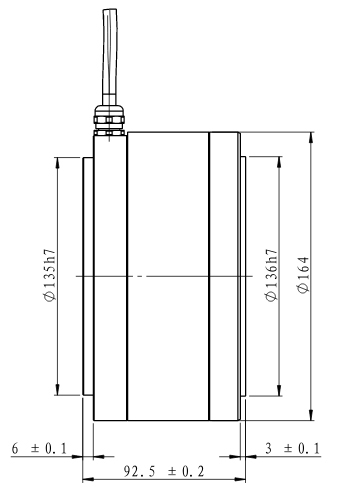

外形尺寸图：
