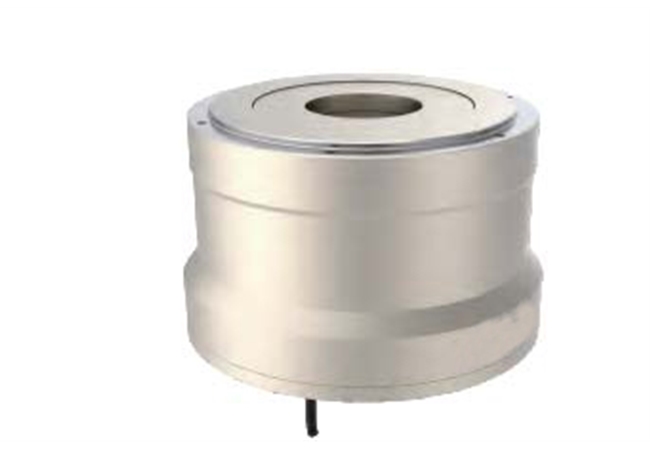

GC284-188 DD马达转台
市 场 价： ￥0元/个
优 惠 价： ￥0元/个
电机卷线部 绝缘等级：F类，绝缘耐压：1分钟1500V，绝缘电阻：10MΩ以上（500VDC）
其他 构造：外转子型，励磁方式：3相
（注）标称扭矩为安装在热容量足够大的金属机座上时的数值。
位置分辨率为建议值，根据驱动器设定。
负载安装面机械精度是安装面的轴向偏差和径向偏差。
表中，如无明确说明则表示为200-230VAC电源。
GC284-188 DD马达转台
技术参数：
| 规格名称 | GC284-188 | |||
| 瞬时最大输出扭矩 | N.m | 250 | ||
| 连续最大扭矩 | N.m | 100 | ||
| 最大转速 | rps | 2 | ||
| 额定转速 | rps | 1.2 | ||
| 线电阻 | Ohm | 8.5 | ||
| 线电感 | mH | 37.4 | ||
| 力矩常数 | Nm/Arms | 24 | ||
| 反电势常数 | Vp/(krpm) | 2052 | ||
| 连续电流 | Arms | 4.2 | ||
| 峰值电流 | Arms | 10.5 | ||
| 极对数 | - | 15 | ||
| 精度要求 | 编码器分辨率 | sin-cos/rev | 20250 | |
| 绝对精度 | arc-sec | ±20/±6（高精度款） | ||
| 重复定位精度 | arc-sec | ±1 | ||
| 原点脉冲数 | Pulse/rev | 1 | ||
| 最大功率 | KVA | 3 | ||
| 额定功率 | KVA | 1.2 | ||
| 转子惯量 | kgcm² | 2700 | ||
| 允许负载 | 轴向负荷 | 正 | N | 50000 |
| 逆 | N | 20000 | ||
| 径向负荷 | Nm | 600 | ||
| 负载安装面机械精度 | um | 15 or less | ||
| 重量 | kg | 43.3 | ||

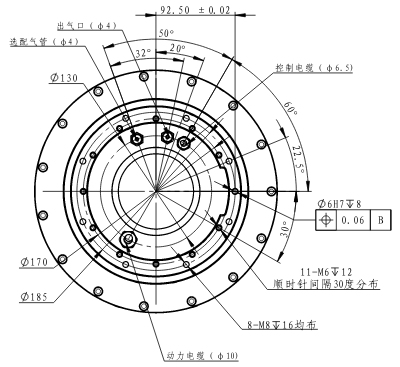

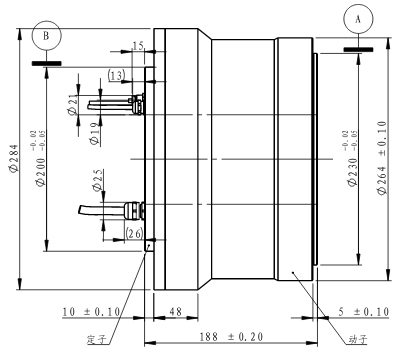

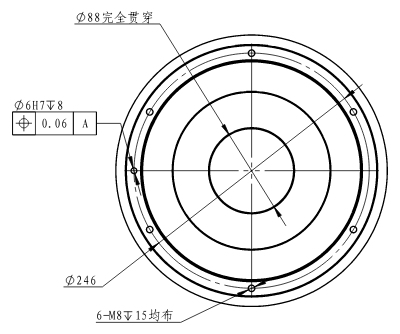

外形尺寸图：
