电动旋转台

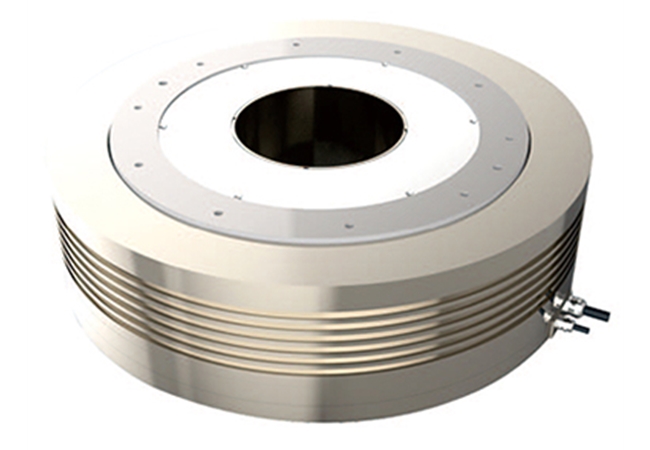

GC570-170（2） DD马达转台

市场价：￥0元/个

优惠价：￥0元/个

电机卷线部绝缘等级：F类，绝缘耐压：1分钟1500V，绝缘电阻：10MΩ以上（500VDC）其他构造：内转子型，励磁方式：3相（注）标称扭矩为安装在热容量足够大的金属机座上时的数值。位置分辨率为建议值，根据驱动器设定。负载安装面机械精度是安装面的轴向偏差和径向偏差。表中，如无明确说明则表示为380VAC电源。

GC570-170（2） DD马达转台

技术参数：

规格名称					GC570-170（2）
瞬时最大输出扭矩				N.m	2000
连续最大扭矩				N.m	720
最大转速				rps	0.6
额定转速				rps	1.1
线电阻				Ohm	4.7
线电感				mH	56
力矩常数				Nm/Arms	40.3
反电势常数				Vp/(krpm)	3600
连续电流				Arms	10.5
峰值电流				Arms	30
极对数				P	33
精度要求		编码器分辨率		pulse/rev	4377600
		绝对精度		arc-sec	±10
		重复定位精度		arc-sec	±1
原点脉冲数（选配）				pulse/rev	1
最大功率				KVA	20
额定功率				KVA	6
转子惯量				kgcm²	11500
允许负载	轴向负荷		正	N	50000
			逆	N	20000
	径向负荷			Nm	600
负载安装面机械精度				um	15，5 or less
重量				kg	190
环境要求		温度		℃	40
		湿度		%	85
		大气环境		-	无腐蚀性气体、尘埃。

					海拔1000m以下。
