主要性能参数:
型号 |
GCM-40 |
GCM-60 |
GCM-100 |
GCM-150 |
GCM-200 |
行程(mm) |
40 |
60 |
100 |
150 |
200 |
导轨类型 |
进口精密交叉滚柱导轨 |
||||
电机规格 |
无铁芯直线电机 |
||||
电机额定推力/峰值推力(N) |
20/ 45 |
40/90 |
|||
光栅分辨率(nm) |
50 |
||||
平台最大速度 mm/s |
≥300 |
||||
空载最大加速度 (g) |
4 |
3 |
2 |
1.5 |
2.2 |
最大负载(kg) |
7 |
10 |
15 |
20 |
30 |
双向重复定位精度(nm) |
≤±300 |
||||
直线度 (um) |
≤ ±1 |
≤±1.5 |
≤±2 |
≤±2.5 |
|
平面度 (um) |
≤±4 |
≤±4.5 |
≤±5 |
≤±6 |
≤±8 |
材质 |
铝合金 |
||||
重量(kg) |
1.6 |
2 |
3.3 |
4.6 |
6 |
标准线长 |
1.5m |
产品主要特征:
●低幅面设计,最大厚度42mm。
●进口高精度交叉滚柱导轨,静音、顺滑,直线度、平面度一流。
●直驱机构,无回程间隙。
●全闭环反馈,分辨率高达50nm。
●采用高性能的铝合金加工一体数控加工而成。
●表面经过喷砂以及阳极氧化处理,美观又经久耐用。
默认光栅分辨率50nm,如设备欲获得更高速度,可选0.1um\0.5um\1um\5um等其它分辨率光栅,光栅分辨率的改变会导致重复性的变化 ,直线电机产品默认采用直线开放式光栅。
平台最大速度取决于有效行程、光栅分辨率以及光栅和驱动器的时钟频率,不同配置会导致此项参数上限值的变化,详询厂家。
此数据为实验室实测数据上限,如有更高要求,需搭配GC-K系列控制器,详询厂家。

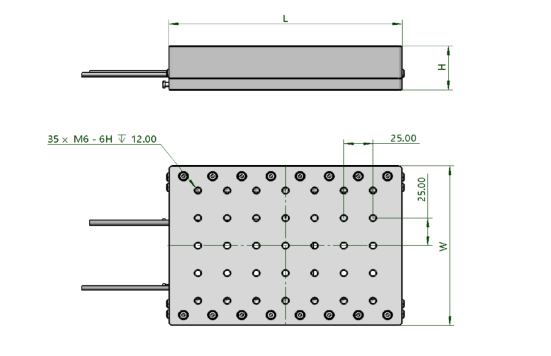

外形尺寸图:
型号\尺寸mm | L | H | W |
GCM-40 | 100 | 40 | 145 |
GCM-60 | 125 | 40 | 145 |
GCM-100 | 200 | 40 | 145 |
GCM-150 | 240 | 42 | 154 |
GCM-200 | 320 | 42 | 154 |
如需要进一步的尺寸信息或者3D图档,请直接联系厂家。
特别注意事项:
1、直线电机平台属于高精度精密设备,因此如果希望得到最好的性能,需要保证足够的使用环境,尤其在使用要求重复定位精度小于1um的设备上,所有指标的复现都需要满足一定的温度、湿度、气压、振动等,详细要求可进一步联系厂家咨询沟通
2、所有平台可单独订购,如对设备的精度以及性能要求较高,推荐使用光驰科技自主生产的控制器搭配控制器出货的产品,在出厂检验中都会做针对性的优化和校准,是您高要求使用的首选。
