预压型高精度气浮直线电机
主要性能参数：
| 型号 | GCD-QX |
| 行程（mm) | 100-500(范围内任意定制) |
| 导轨类型 | 预压型气浮导轨 |
| 电机规格 | 无铁芯直线电机 |
| 推荐使用压力 （MPa） | 0.2-0.5 |
| 电机额定推力/峰值推力（N） | 40/90 |
| 光栅分辨率（nm) | 模拟量4096细分5nm（预设值，可在驱动器中更改） |
| 平台最大速度 (mm/s) | ≥1000 |
| 速度波动 （%） | 5% |
| 重复定位精度 (nm) | ≤±100 |
| 绝对定位精度 （nm） | ≤±500 |
| 空载最大加速度 (g) | 2 |
| 最大负载（kg) | 15 |
| 标准线长 | 1.5m |
所有直线电机产品默认采用直线开放式光栅也,可选用数字量光栅，默认产品分辨率为5nm，为模拟量光栅4096细分后所得，分辨率的改变会导致平台最大速度以及重复定位精度的变化，详询厂家。
普通PWM驱动器默认值为5%上限，如需要低于1%速度波动，需要线性驱动器。
平台最大速度取决于有效行程、光栅分辨率以及光栅和驱动器的时钟频率，不同配置会导致此项参数上限值的变化，详询厂家。
此数据为实验室实测数据上限，如有更高要求，需搭配GC-K系列控制器，详询厂家。
此数据为标定后参数。
实际尺寸会根据客户所需的行程来确定。
如需要进一步的尺寸信息或者3D图档，请直接联系厂家。

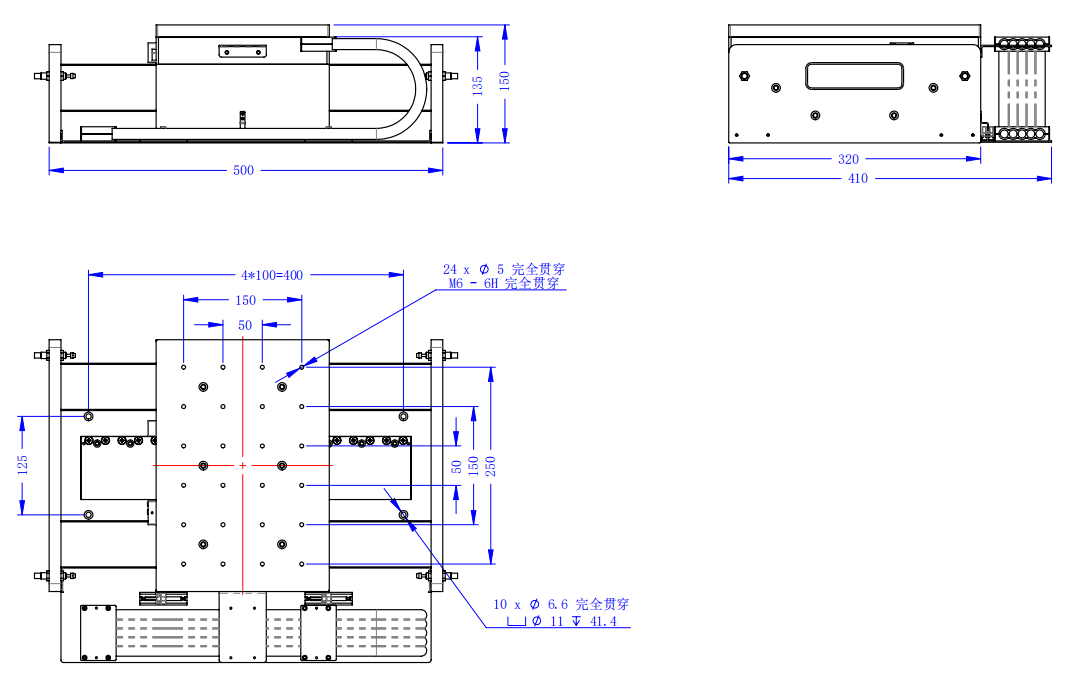

外形尺寸图：
产品主要特征：
●天然花岗岩基座，平面度一流
●气浮导轨，无摩擦力、超高平面度
●直驱机构，无回程间隙
●全闭环反馈，分辨率高达5nm
●预压型机构，保证足够的系统刚性
●表面经过喷砂以及阳极氧化处理，美观又经久耐用
特别注意事项：
1、直线电机平台属于高精度精密设备，因此如果希望得到最好的性能，需要保证足够的使用环境，尤其在使用要求重复定位精度小于1um的设备上，所有指标的复现都需要满足一定的温度、湿度、气压、振动等，详细要求可进一步联系厂家咨询沟通。
2、所有平台可单独订购，如对设备的精度以及性能要求较高，推荐使用光驰科技自主生产的控制器搭配控制器出货的产品，在出厂检验中都会做针对性的优化和校准，是您高要求使用的首选。
3、气浮平台需搭配空压机、储气罐、冷干机、油水分离器、过滤器、干燥器、调压阀等辅助配件，详细规格请咨询厂家。
