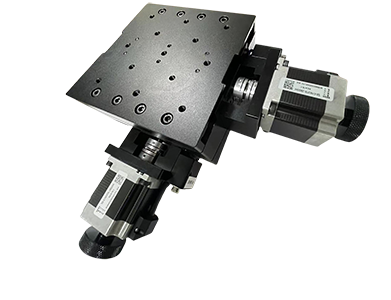

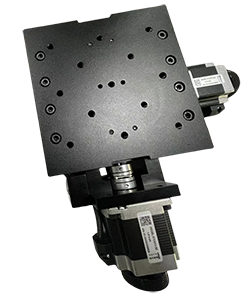

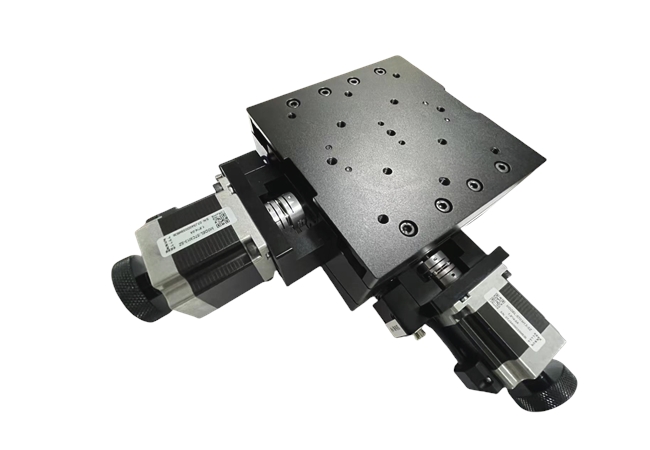

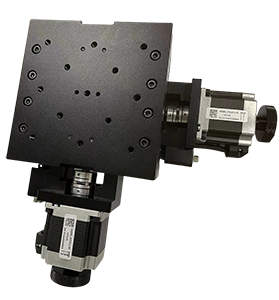

GCEF10-2 双轴角位台
市 场 价： ￥0元/个
优 惠 价： ￥0元/个
GCEF10-2 双轴角位台
技术参数：
|
型号 |
GCEF10-2（双轴角位台） |
||
|
结构描述 |
角度范围 |
X:±10° |
Y:±10° |
|
台面尺寸 |
150*150mm |
||
|
传动比 |
464:1 |
385:1 |
|
|
旋转中心高 |
210mm±0.2mm |
160mm±0.2mm |
|
|
驱动机构 |
蜗轮和蜗杆机构 |
蜗轮和蜗杆机构 |
|
|
导轨形式 |
交叉滚柱导轨 |
交叉滚柱导轨 |
|
|
步进电机 |
57CM13 |
57CM13 |
|
|
主体材料 |
铝合金 |
铝合金 |
|
|
表面处理 |
阳极氧化发黑 |
阳极氧化发黑 |
|
|
中心承载 |
30kg |
||
|
重量 |
10kg |
||
|
分辨率 |
≈0.005° |
||
|
精度描述 |
旋转中心精度 |
0.03 mm |
|
|
速度 |
5°/sec |
||
|
重复定位精度 |
0.01° |
||

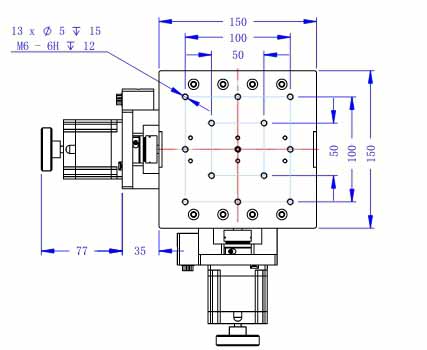

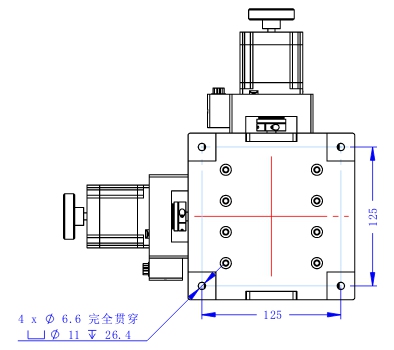

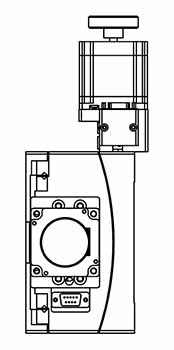

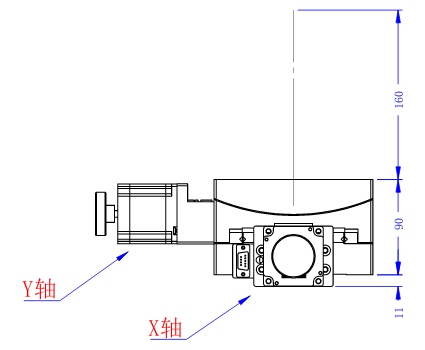

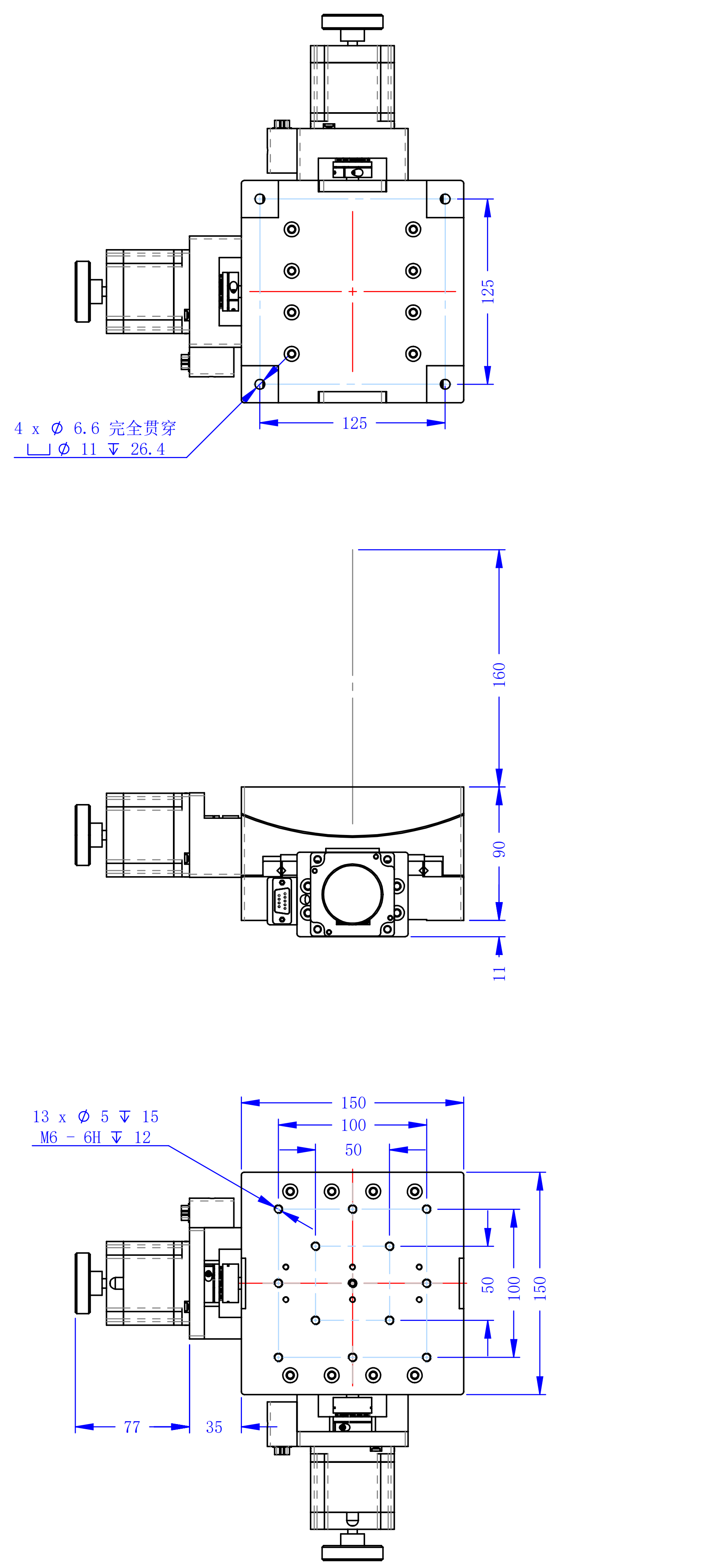

外形尺寸图：
