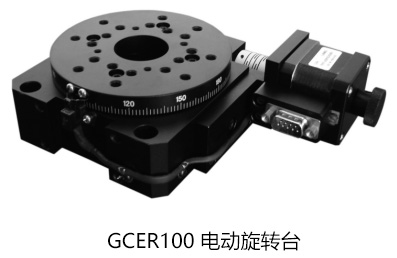

GCER 电控旋转台
市 场 价： ￥0元/个
优 惠 价： ￥0元/个
产品特点：
●采用步进电机驱动，实现角度自动调整、自动控制；
●精加工蜗轮蜗杆传动，可任意正反旋转；
●精密轴系设计，精度高，承载大；
●采用进口高品质弹性联轴器，可配各种型号的步进电机；
●特殊消间隙结构，有效减少蜗轮蜗杆的间隙影响；
●手动手轮配置，电动手动均可；
●台面中心有通光孔，可 90°安装；
●可加装零位光电开关或限位开关。特殊规格，接受订制。

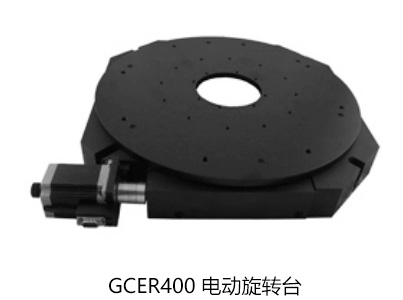

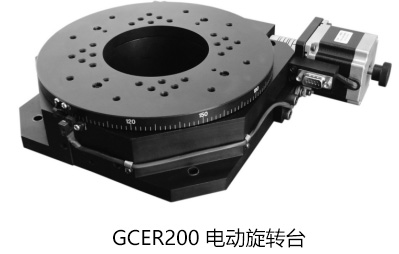

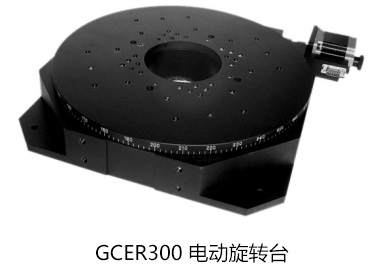

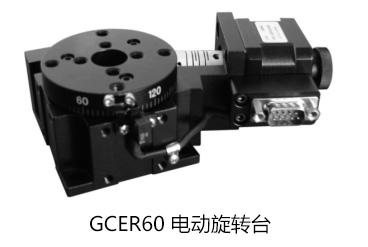

GCER 电控旋转台
技术参数：
|
型号 |
GCER60 |
GCER100 |
GCER200 |
GCER300 |
GCER400 |
|
台面直径 |
60mm |
100mm |
200mm |
300mm |
400mm |
|
传动比 |
90:1 |
180:1 |
180:1 |
270:1 |
720:1 |
|
分辨率(8细分 ) |
0.0025° |
0.00125° |
0.00125° |
0.000833° |
0.0003125° |
|
分辨率(64细分 ) |
0.0003125° |
0.0001562° |
0.0001562° |
0.000104° |
0.000039° |
|
重复定位精度 |
<0.01° |
<0.01° |
<0.01° |
<0.01° |
<0.01° |
|
最大速度 |
50° /s |
25° /s |
25° /s |
12.5° /s |
6° /s |
|
步进电机 |
2相 |
||||
|
最大静转矩 |
40Ncm |
80Ncm |
|||
|
步进电机( 步距角） |
42（1.8°） |
57（1.8°） |
|||
|
额定工作电流 |
1.5A |
||||
|
最大中心负载 |
30kg |
50kg |
60kg |
70kg |
80kg |
|
自重 |
1kg |
1.6kg |
7.7kg |
14.6kg |
37.5kg |

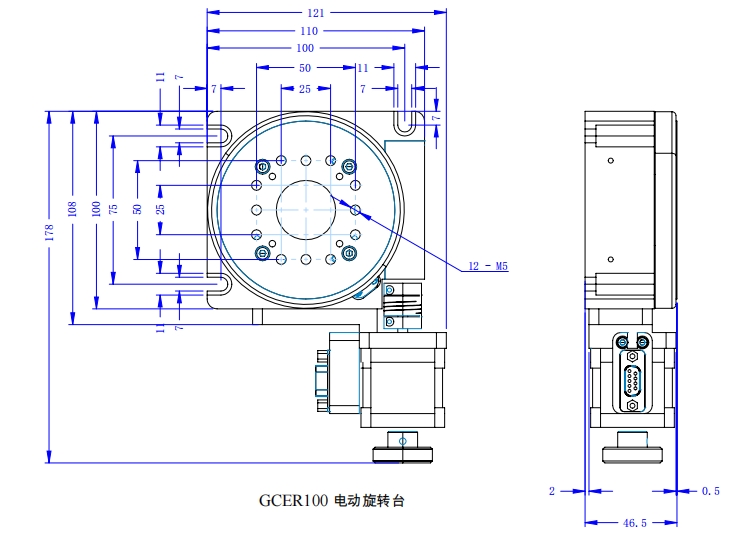

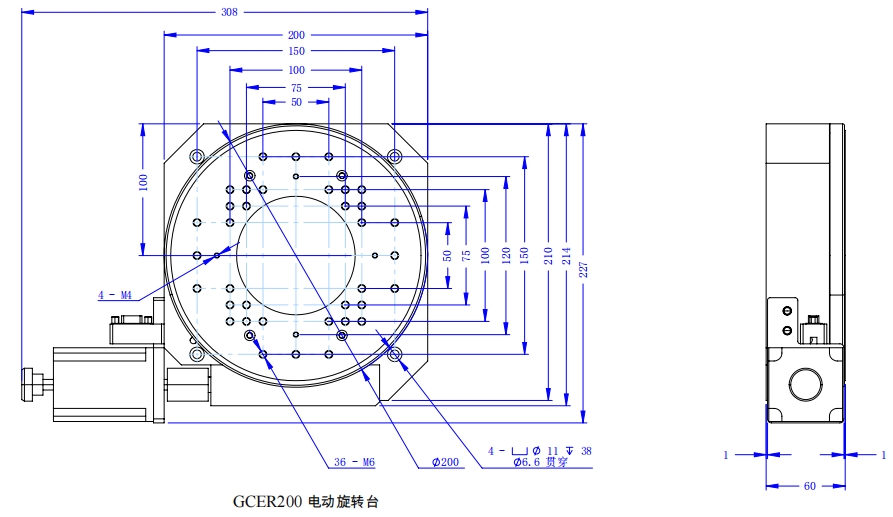

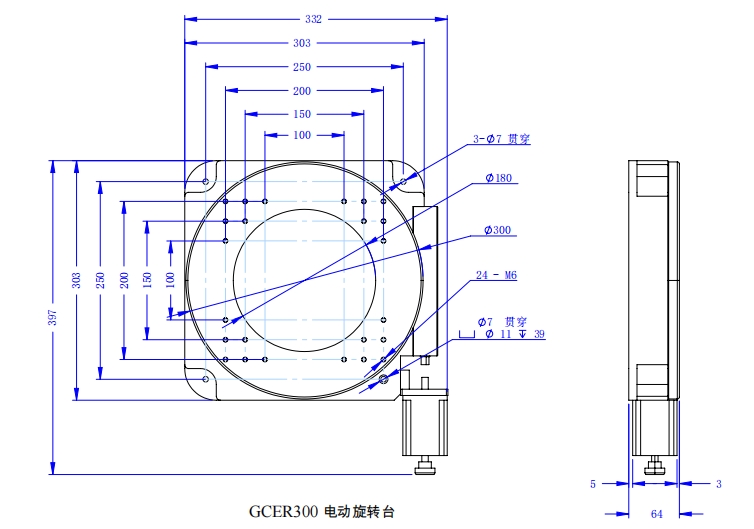

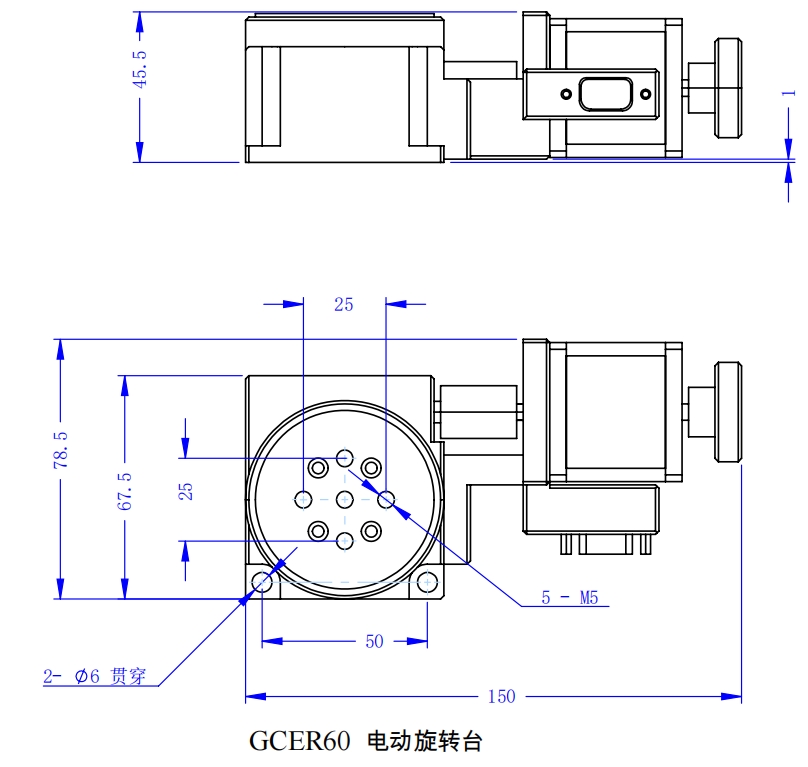

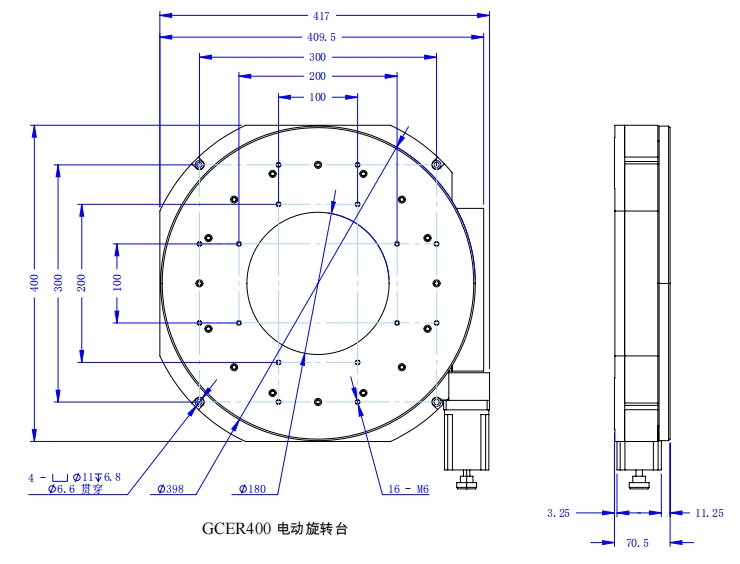

外形尺寸图：
