一体式高精度步进电机二维平台
主要性能参数：
|
型号 |
GC2ST-50X50 |
GC2ST-100X100 |
GC2ST-150X150 |
GC2ST-200X200 |
|
行程 X轴Y轴（mm) |
50 |
100 |
150 |
200 |
|
中心方孔尺寸（mm) |
50X50 |
100X100 |
150X150 |
200X200 |
|
丝杆导程（mm) |
2.54 |
3.175 |
||
|
导轨类型 |
精密交叉滚柱导轨 |
|||
|
电机规格 |
|
28步进电机 |
42步进电机 |
|
|
电机步距角 |
默认1.8°（ 可选0.9°） |
|||
|
分辨率 驱动器16细分（um) |
≈0.8 |
≈0.8 |
≈0.8 |
≈1 |
|
空载最大速度（2.54mm导程）mm/s |
50 |
50 |
50 |
50 |
|
最大负载（kg) |
10 |
10 |
10 |
15 |
|
双向重复定位精度（um/50mm） |
±2 |
±3 |
±3 |
±4 |
|
反向间隙（mm） |
0 |
0 |
0 |
0 |
|
限位类型 |
松下光电限位 |
|||
|
材质 |
铝合金 |
|||
|
重量（kg） |
3.2 |
4.2 |
5.8 |
16 |
|
标准线长 |
1.5m |
|||
丝杆导程默认2.54mm，如需其它导程请咨询厂家。
此为实验室所测平均数据，需要搭配使用GC-K系列控制箱。
产品特点：
●一体化设计，体积紧凑
●高精度交叉滚柱导轨，直线度、平面度一流
●消隙螺母丝杆驱动，无回程间隙
●正反面对称设计，任意安装
●采用高性能的铝合金加工一体数控加工而成
●表面经过喷砂以及阳极氧化处理，美观又经久耐用。

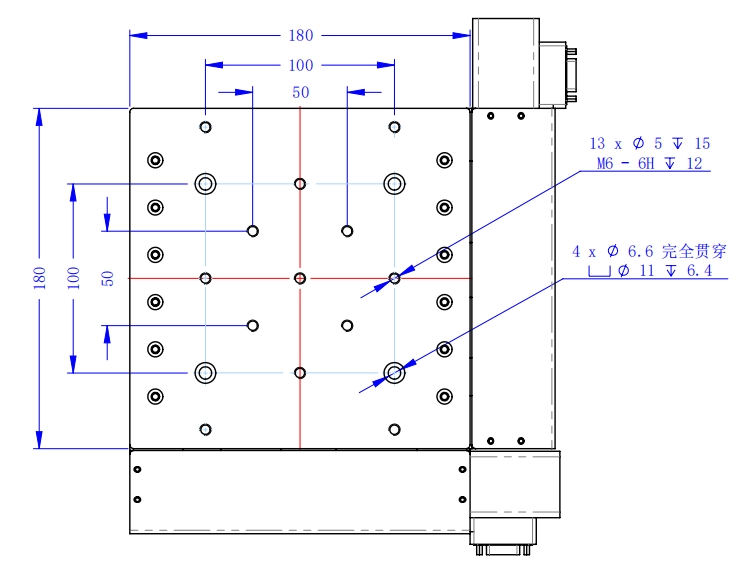

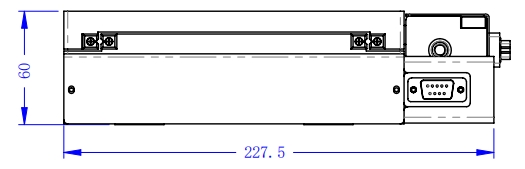

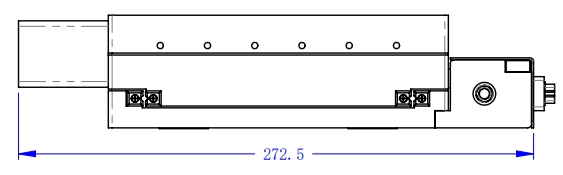

外形尺寸图：
|
尺寸(mm)\型号 |
GC2ST-50X50 |
GC2ST-100X100 |
GC2ST-150X150 |
GC2ST-200X200 |
|
H |
46 |
46 |
46 |
72 |
|
W |
130 |
180 |
230 |
330 |
|
A |
75 |
125 |
175 |
225 |
|
B |
60 |
110 |
160 |
210 |
|
C |
50 |
100 |
150 |
200 |
|
h1 |
50 |
100 |
125 |
200 |
|
h2 |
25 |
75 |
100 |
150 |
|
h3 |
75 |
125 |
175 |
250 |
|
L |
168 |
218 |
268 |
380 |
如需要进一步的尺寸信息或者3D图档，请直接联系厂家。
特别注意事项：
1、设备默认不带驱动器，如需驱动器可咨询厂家。
2、所有平台可单独订购，如对设备的精度以及性能要求较高，推荐使用光驰科技自主生产的控制器搭配控制器出货的产品，在出厂检验中都会做针对性的优化和校准，是您高要求使用的首选。
